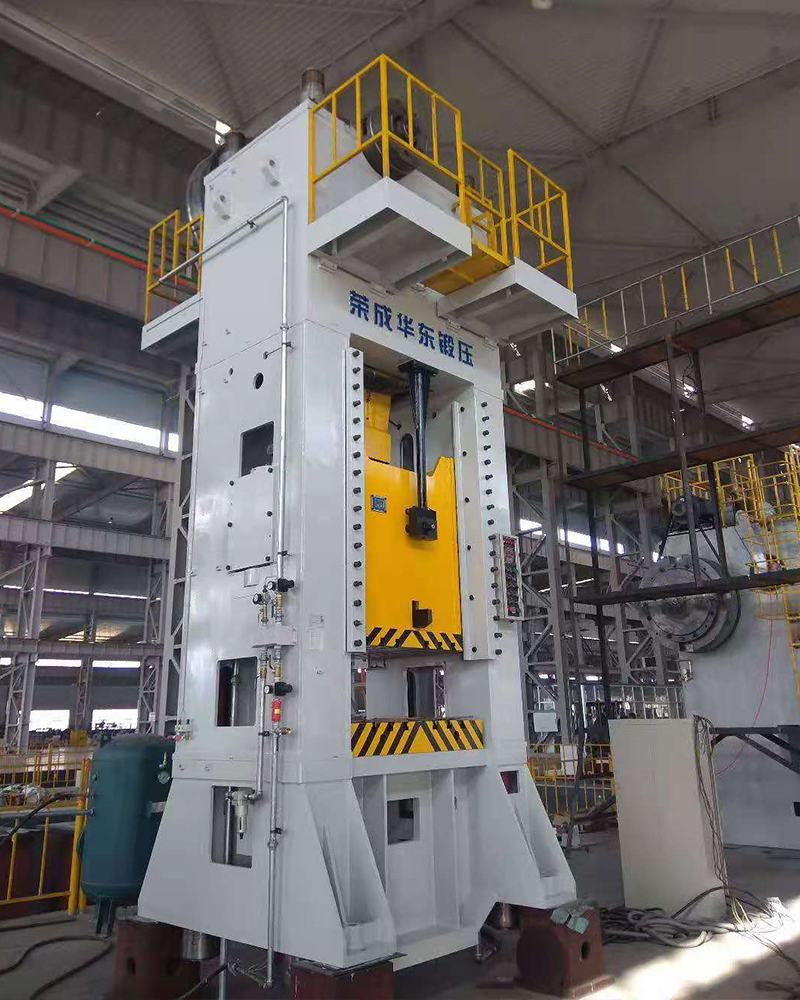

产品名称：济南J31系列闭式单点单动机械压力机
产品分类：闭式机械压力机
公司名称：荣成伟德体育锻压机床股份有限公司
联系方式：0631-7558007
公司地址：山东省荣成市兴业路59号

产品详情

询盘

J31系列闭式单点机械压力机

J31 series straight-side single point press

主要功能和特点：

Main Structure Features:

钢板焊接机身，组合式框架结构；JB31-250A及以下吨位为整体结构机身

Detachable steel welded frame with high rigidity except JB31-250A and JD31-160

滑块超长导轨导向，导向精度高；

The cam-block is guided in super long guide rail with high guiding precision

干式气动分体式离合器制动器，结合、制动力大，寿命长、安全可靠、维修方便

Part revolusion pneumatic friction clutch and brake , with large braking torque, long service life, low noise and convenient for maintenance

液压过载保护装置，过载自动紧急停车，保护压力机及模具的安全

Hydraulic overload protection device and overload automatic emergency stop, protect press and mold safety

JD31-500及以下吨位压力机为机动浓油润滑，JD31-630B及以上吨位压力机为全自动集中稀油润滑；

JD31-500 and press of lower tonnage adopt mobile concentrated oil lubrication, while JD31-630B and press of above tonnage adopts all-automatic collective thin oil lubrication;

装模高度电动调整，数字显示，调模方便

Die height is adjusted electrically, which is shown in digits for convenient mold adjustment

PLC 电气控制，具有急停、寸动、单次、连续操作规范

PLC electrical centralized control, functioning of emergency stop,fine adjustment, single and continuous operational action.

型号(type) 参数(Specification)			JD31-160	JB31-250A	JB31-250D	JB31-250C	JD31-315	JD31-315B	JD31-315E
公称力（千牛） Nominal pressure(KN)			1600	2500	2500	2500	3150	3150	3150
公称力行程（毫米） Nominal pressure stoke(mm)			8	10	10	10	10.5	10.5	10.5
滑块行程长度（毫米） Slide stroke(mm)			160	240	240	240	300	315	300
滑块行程次数（次/分钟） Strokes of slide(spm)			32	25	32	25	25	20	25
最大装模高度（毫米） Max. die height(mm)			420	500	500	600	500	500	500
装模高度调节量（毫米） Die height adjustment(mm)			180	180	180	300	200	200	200
导轨间距离（毫米） Distance between gilbs(mm)			670	810	810	1010	974	1090	974
侧开口尺寸（毫米） Side opening area(mm)		宽度W	/	400	400	400	445	445	445
侧开口尺寸（毫米） Side opening area(mm)		高度H	/	450	450	450	420	420	420
滑块底面尺寸（毫米） Slide bottom area(mm)		前后F.B	700	850	850	850	920	980	920
滑块底面尺寸（毫米） Slide bottom area(mm)		左右L.R	800	960	960	1180	1120	1235	1120
工作台板尺寸（毫米） Bolster area(mm)		前后F.B	800	1000	900	1000	1100	1120	1100
		左右L.R	800	1000	1000	1200	1120	1250	1120
		厚度TH	110	140	140	140	150	150	150
气垫(Cushion) （选配） (Optional)）	气垫力（千牛） Capacity(KN)		160	200	/	200	250	/	250
气垫(Cushion) （选配） (Optional)）	行程（毫米） Stroke(mm)		80	100	/	100	150	/	150
工作台移动方式 Move mode of the bolster			固定台 fixed	固定台 fixed	固定台 fixed	固定台 fixed	固定台 fixed	固定台 fixed	固定台 fixed
刚性打料行程（毫米） Rigid material stroke trip(mm)			50	95	95	95	120	120	110
主电机功率（千瓦） Main motor power(KW)			15	22	22	22	30	30	30
离合器形式 Shape of air clutch			气动、分体 Spilt type	气动、分体 Spilt type	气动、分体 Spilt type	气动、分体 Spilt type	气动、分体 Spilt type	气动、分体 Spilt type	气动、分体 Spilt type
压机外形尺寸（毫米）Overal dimensions(mm)		前后F.B	2500	2660	3050	2750	2750	2850	2750
压机外形尺寸（毫米）Overal dimensions(mm)		左右L.R	1850	2120	2120	2320	3400	3150	3400
压机地面以上尺寸（毫米） Height above floor(mm)			4700	5320	5350	5450	5380	6000	6160
备注 (Remark)			二级传动	二级传动	二级传动	二级传动	二级传动	三级传动	二级传动导柱导套

型号(type) 参数(Specification)			JD31-315C	J31-315	JD31-400D	JD31-400E	JD31-400B	JD31-400	J31-400B
公称力（千牛） Nominal pressure(KN)			3150	3150	4000	4000	4000	4000	4000
公称力行程（毫米） Nominal pressure stoke(mm)			10	11	12	12	10	13	13
滑块行程长度（毫米） Slide stroke(mm)			350	500	300	300	350	400	400
滑块行程次数（次/分钟） Strokes of slide(spm)			25	12-18	25	28	25	20	20
最大装模高度（毫米） Max. die height(mm)			600	650	550	600	570	550	700
装模高度调节量（毫米） Die height adjustment(mm)			200	250	250	250	200	250	250
导轨间距离（毫米） Distance between gilbs(mm)			974	1320	1064	1415	1064	1185	1400
侧开口尺寸（毫米） Side opening area(mm)		宽度W	450	900	445	445	450	445	400
侧开口尺寸（毫米） Side opening area(mm)		高度H	450	720	420	420	450	420	460
滑块尺寸（毫米） Slide area(mm)		前后F.B	920	1100	1100	1100	1100	1000	1100
滑块尺寸（毫米） Slide area(mm)		左右L.R	1145	1200	1250	1400	1200	1100	1360
工作台板尺寸（毫米） Bolster area(mm)		前后F.B	1100	1100	1200	1250	1200	1200	1200
		左右L.R	1120	1200	1250	1600	1200	1250	1400
		厚度TH	150	230	160	170	190	160	180
气垫 (Cushion) （选配） (Optional)）	气垫力（千牛） Capacity(KN)		/	/	300	/	/	300	300
气垫 (Cushion) （选配） (Optional)）	行程（毫米） Stroke(mm)		/	/	150	/	/	150	150
工作台移动方式 Move mode of the bolster			固定台 fixed	固定台 fixed	固定台 fixed	固定台 fixed	固定台 fixed	固定台 fixed	固定台 fixed
刚性打料行程（毫米） Rigid material stroke trip(mm)			/	150	70	55	/	70	/
主电机功率（千瓦） Main motor power(KW)			37	37	37	37	45	37	45
离合器形式 Shape of air clutch			气动、分体 Spilt type	气动、分体 Spilt type	气动、分体 Spilt type	气动、分体 Spilt type	气动、分体 Spilt type	气动、分体 Spilt type	气动、分体 Spilt type
压机外形尺寸（毫米）Overal dimensions(mm)		前后F.B	2910	4000	3010	3010	3110	3100	2800
压机外形尺寸（毫米）Overal dimensions(mm)		左右L.R	2960	3920	2930	2580	3090	3300	3570
压机地面以上尺寸（毫米） Height above floor(mm)			5790	7380	5950	6030	5960	6440	7285
备注 (Remark)			二级传动	三级传动	二级传动	二级传动	二级传动	三级传动	三级传动导柱导套

型号(type) 参数(Specification)			J31-400	J31-400C	JD31-500B	JD31-500	JD31-630B	J31-630B	JB31-800B
公称力（千牛） Nominal pressure(KN)			4000	4000	5000	5000	6300	6300	8000
公称力行程（毫米） Nominal pressure stoke(mm)			13	13	10	13	13	13	13
滑块行程长度（毫米） Slide stroke(mm)			400	350	300	400	400	500	500
滑块行程次数（次/分钟） Strokes of slide(spm)			13-20	15-30	25	20	14	12-18	10-25
最大装模高度（毫米） Max. die height(mm)			550	600	680	650	700	650	900
装模高度调节量（毫米） Die height adjustment(mm)			250	250	250	250	315	250	300
导轨间距离（毫米） Distance between gilbs(mm)			1280	1500	1200	1234	1500	1730	1330
侧开口尺寸（毫米） Side opening area(mm)		宽度W	460	800	445	500	600	900	650
侧开口尺寸（毫米） Side opening area(mm)		高度H	410	650	420	450	500	720	950
滑块尺寸（毫米） Slide area(mm)		前后F.B	1000	960	1100	1100	1400	1400	1150
滑块尺寸（毫米） Slide area(mm)		左右L.R	1240	1400	1350	1210	1680	1680	1500
工作台板尺寸（毫米） Bolster area(mm)		前后F.B	1200	1100	1200	1300	1500	1500	1200
		左右L.R	1240	1600	1350	1400	1700	1700	1500
		厚度TH	160	170	200	180	200	250	200
气垫 (Cushion) （选配） (Optional)）	气垫力（千牛） Capacity(KN)		300	/	300	300	310	60	液压500
气垫 (Cushion) （选配） (Optional)）	行程（毫米） Stroke(mm)		200	/	150	120	180	200	120
工作台移动方式 Move mode of the bolster			固定台 fixed	前移 Forward	固定台 fixed	固定台 fixed	固定台 fixed	固定台 fixed	固定台 fixed
刚性打料行程（毫米） Rigid material stroke trip(mm)			/	/	70	100	90	160	/
主电机功率（千瓦） Main motor power(KW)			45	45	55	45	55	75	90
离合器形式 Shape of air clutch			气动、分体 Spilt type	气动、分体 Spilt type	气动、分体 Spilt type	气动、分体 Spilt type	气动、分体 Spilt type	气动、分体 Spilt type	气动、分体 Spilt type
压机外形尺寸（毫米）Overal dimensions(mm)		前后F.B	4140	3930	3040	3150	3120	4510	4800
压机外形尺寸（毫米）Overal dimensions(mm)		左右L.R	4370	4260	3130	3360	4030	5740	4800
压机地面以上尺寸（毫米） Height above floor(mm)			6550	7140	6050	6920	7375	8280	8260
备注 (Remark)			三级传动	三级传动导柱导套	二级传动	三级传动	三级传动	三级传动导柱导套	二级传动导柱导套

型号(type) 参数(Specification)			JD31-800	J31-800	J31-800B	J31-1000	J31-1000B	J31-1250	J31-1600
公称力（千牛） Nominal pressure(KN)			8000	8000	8000	10000	10000	12500	16000
公称力行程（毫米） Nominal pressure stoke(mm)			13	13	13	13	13	13	13
滑块行程长度（毫米） Slide stroke(mm)			500	500	500	500	500	500	500
滑块行程次数（次/分钟） Strokes of slide(spm)			10	12-18 单次10	12-20 单次10	10	12-18	10	10
最大装模高度（毫米） Max. die height(mm)			850	800	800	800	650	1000	1400
装模高度调节量（毫米） Die height adjustment(mm)			400	350	320	315	250	400	500
导轨间距离（毫米） Distance between gilbs(mm)			1680	1910	1650	1910	1940	1910	1910
侧开口尺寸（毫米） Side opening area(mm)		宽度W	810	900	1600	780	900	880	1000
侧开口尺寸（毫米） Side opening area(mm)		高度H	710	800	/	590	775	690	1000
滑块尺寸（毫米） Slide area(mm)		前后F.B	1500	1500	1600	1500	1600	1800	1600
滑块尺寸（毫米） Slide area(mm)		左右L.R	1640	1860	1600	1860	1860	1860	1800
工作台板尺寸（毫米） Bolster area(mm)		前后F.B	1600	1700	1600	1800	1700	1800	1600
		左右L.R	1900	1900	1600	2000	1900	2000	1800
		厚度TH	200	250	230	250	270	250	300
气垫 (Cushion) （选配） (Optional)）	气垫力（千牛） Capacity(KN)		350	600	1250	1000	/	/	700
气垫 (Cushion) （选配） (Optional)）	行程（毫米） Stroke(mm)		200	250	250	5-250	/	/	250
工作台移动方式 Move mode of the bolster			固定台 fixed	固定台 fixed	前移 Forward	前移 Forward	前移 Forward	前移 Forward	前移 Forward
刚性打料行程（毫米） Rigid material stroke trip(mm)			150	150	130	/	/	/	/
主电机功率（千瓦） Main motor power(KW)			75	90	90	90	110	110	132
离合器形式 Shape of air clutch			气动、分体 Spilt type	气动、分体 Spilt type	气动、分体 Spilt type	气动、分体 Spilt type	气动、分体 Spilt type	气动、分体 Spilt type	气动、分体 Spilt type
压机外形尺寸（毫米）Overal dimensions(mm)		前后F.B	3350	5040	5540	5190	4680	5360	4800
压机外形尺寸（毫米）Overal dimensions(mm)		左右L.R	3890	5060	5000	5250	5040	6120	6600
压机地面以上尺寸（毫米） Height above floor(mm)			8130	8840	8940	9330	9300	9740	9980
备注 (Remark)			三级传动	三级传动	三级传动	三级传动	三级传动导柱导套	三级传动	三级传动
